監控系統的構成及組網方法！
時間：2020-12-25 來源：成都萬全電子 瀏覽：6398次
監控系統的構成及組網方法！
監控系統由圖像采集設備(監控攝像頭)、傳輸設備、控制及存儲設備(硬盤錄像機)、顯示設備(顯示器、LED拼接大屏)通過相應的傳輸線纜或者無線網絡組成一個完整的圖像采集管理系統。
隨著監控系統的普及，大多數人對監控系統的構成并不陌生。然而，真正自己組建過整套監控系統的人比較少，今天我們就來說說監控系統的組網方法。

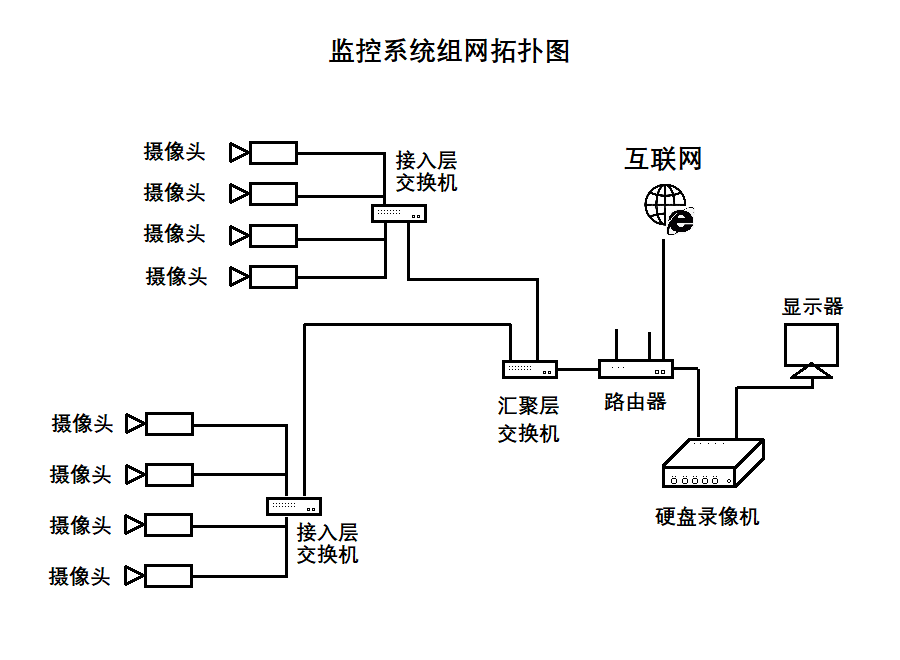

以小型監控系統為例，總共有8個監控點位。4個室內，4個室外。監控系統組網連接方法如下圖：
如上圖所示（圖中省略掉了電源線路，只畫出網絡線路示意圖），使用兩個接入層交換機分別接入室內、室外各4個監控攝像頭。在實際安裝過程中，可根據攝像頭數量、點位靈活選擇交換機的數量以及每個交換機所接入的設備個數。
接入層交換機主要下聯前端網絡(Network)高清攝像機，上聯匯聚交換機。以網絡攝像機4M碼流計算（calculate ），一個百兆口接入交換機最大能夠接入幾路網絡攝像機呢我們常用的交換機的實踐帶寬是理論值的50%-70%，所以一個百兆口的實際帶寬在50M-70M。4M*4=16M，因此使用百兆接入交換機足夠。
2、匯聚層交換機的選擇(Select)
匯聚層交換機主要下聯接入層交換機。普通狀況下匯聚需選擇帶千兆上傳(Upload)口的二層交換機。還是以網絡(Network)攝像機4M碼流計算（calculate ），前端每臺接入層交換機上有4臺網絡攝像機，該匯聚交換機下聯2臺接入層交換機。該匯聚層交換機下總帶寬為4M*4*2=32M，因而匯聚層交換機可以選百兆口交換機。
